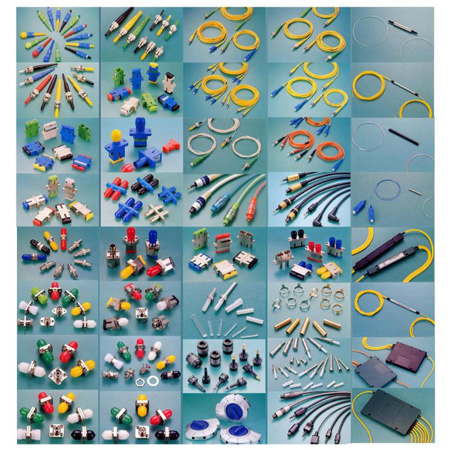

Pasif Fiber Optik Ürünler

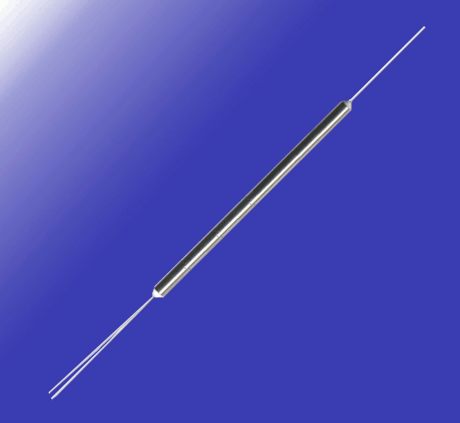

DWDM (Dense Wavelength Division Multiplexer)

CWDM’e göre daha sıkı (geniş) dalgaboyu aralığı kullanabilen DWDM sistemlerimizde 100GHz mininum kanal aralığı (0.8nm) kullanılabilmektedir. 16 ya da 32 kanallı modellerimiz mevcuttur. DWDM network sistemlerinizde, CATV uygulamalarınızda ve dalgaboyu yönlendirmede kullanılabilir.

Teknik özellikler:

Kanal dalgaboyu (nm): ITU 100 GHz Grid

Merkez dalgaboyu hassasiyeti (nm): +-0.05

Minimum kanal aralığı (GHz): 100 (0.8nm)

Passband (@-0.5dB Bantgenişliği)(nm): ≥0.22

Giriş kaybı (Insertion loss): ≤4.2 / ≤5.4 dB

Uniformity: ≤1.5 / ≤2.0 dB

Ripple: ≤0.3 dB

Giriş kaybı ısı hassasiyeti (dB/°C): ≤0.005

Dalgaboyu ısı değişimi (nm/°C): ≤0.002

PD kaybı: ≤0.15 dB

PMD: ≤0.1 ps

Directivity: ≥50 dB

Dönüş kaybı (return loss): ≥45 dB

Optik güç (mW): 300

Çalışma sıcaklığı: 0~+70 °C

Depolama sıcaklığı: -40~+85 °C

CWDM (Coarse Wavelength Division Multiplexer)

Kanal aralığı 20nm olan ve 4 ya da 8 kanal olarak üretilen CDWM ürünlerimizi daha çok LAN uygulamalarınız ve diğer kısa mesafe WDM networklerinizde kullanabilirsiniz. CWDM için 1270 ile 1610nm dalgaboyu aralığında 20GHz minimum kanal aralığı kullanılır.

Teknik özellikler:

Kanal dalgaboyu (nm): 1471, 1491… ya da 1470, 1490…)

Merkez dalgaboyu hassasiyeti (nm): +-0.5

Minimum kanal aralığı (GHz): 20

Passband (@-0.5dB Bantgenişliği)(nm): ≥13

Giriş kaybı (Insertion loss): ≤1.4 / ≤2.2 dB

Uniformity: ≤0.6/ ≤1.0 dB

Ripple: ≤0.3 / ≤0.3 dB

Giriş kaybı ısı hassasiyeti (dB/°C): ≤0.003

Dalgaboyu ısı değişimi (nm/°C): ≤0.002

PD kaybı: ≤0.10 dB

PMD: ≤0.1 ps

Directivity: ≥50 dB

Dönüş kaybı (return loss): ≥45 dB

Optik güç (mW): 300

Çalışma sıcaklığı: 0~+70 °C

Depolama sıcaklığı: -40~+85 °C

Müşterilerimizin özel ihtiyaçları doğrultusunda 12li, 24lü ya da özel üretim çoklu fiber optik ara bağlantı kabloları üretmekteyiz. Sonlandırma SC, LC ST, FC başta olmak üzere tüm konnektör tiplerinde olabileceği gibi birden fazla konnektörün MPO/MTP gibi tek bir konnektöre 4, 8 ya da 12li olarak bağlanması şeklinde de olabilmektedir. Bu tip müşteriye üzel üretimlerimizde yaygın olarak breakout, distribution ya da askeri fiber optik kablolar tercih edilmektedir.

GTS Mode conditioning fiber optik kablolar

Multimode altyapı üzerinden Gigabit Ethernet (1000Base-LX) uygulamalarında karşılaşılan DMD (differential mode delay) etkisini azaltmak için GTS mode conditioning fiber optik ara bağlantı kabloları önermekteyiz. Multimode Duplex olarak üretilen bu tip kabloların bir ayağında multimode’dan singlemode’a geçiş yapılmakta ve sarı renk olan singlemode uç fiber optik çeviricinizin (GTS MC serisi singlemode Gigabit fiber çeviriciler) kaynak (transmit) tarafına takılmaktadır. Turuncu renk olan diğer uç ise multimode Gigabit altyapınızda alıcı (receiver) tarafına bağlanmaktadır.

GTS mode conditioning fiber optik kablolar istenilen tüm konnektör tipleri için mevcuttur.

Teknik özellikler:

Kaynak (transmit) giriş kaybı: 0.35dB

Alıcı (receiver) griş kaybı: 0.15dB

Dönüş kaybı: ≥55dB

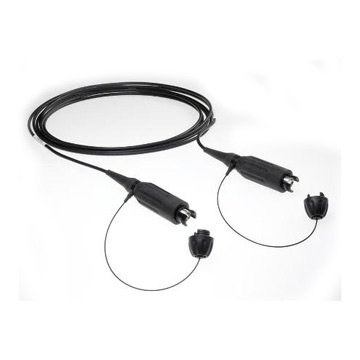

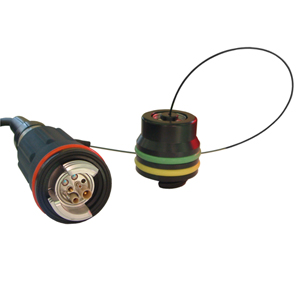

Askeri ve endüstriyel uygulamalarda veri trafiğinin gün geçtikçe artmasıyla beraber fiber optik sistemler bu tip ağır ortam şartlarında giderek daha fazla kullanılmaktadır. Bu tip uygulamalar için özel fiber optik kablo sistemleri geliştirilmiştir. GTS olarak bu alanda dünyanın önde gelen üreticileriyle yürüttüğümüz işbirliği çevçevesinde özel çekme mukavemeti ve iklimsel değişimlerin (sıcaklık, nem, toz, vb) var olduğu ortamlarda rahatlıkla kullanılabilecek fiber optik kablo ve aksesuarları tedarik etmekteyiz.

Özel ihtiyaçlarınız doğrultusunda üretilecek bu tip kablo grupları ile ilgili detaylı bilgi almak için lütfen bizi arayınız.
